ZBZ1-10/1140(660)M礦用隔爆型真空照明信號綜合保護裝置

一、適用范圍及用途

ZBZ1-10/1140(660)M礦用隔爆型真空照明信號綜合保護裝置（以下簡稱綜合裝置）適用于具有爆炸性氣體（甲烷）和煤塵的礦井下，為127V照明及信號負載提供可靠的供電、綜合控制和保護。
綜合裝置按GB3836-2010《爆炸性氣體環境用電氣設備》等有關標準設計、制造與檢驗。

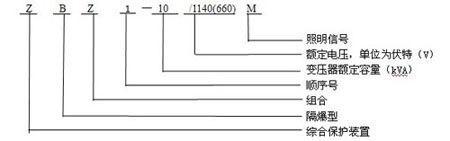

二、型號及含義

三、主要特點

●核心控制部分采用美國進口微處理器電腦技術，使控制和保護更加穩定、方便和可靠。
●漏電保護采用附加直流源方式，漏電動作和漏電閉鎖值在額定電壓的75%～110%范圍內非常穩定。
●具有良好的視窗界面，中文菜單設計，液晶屏幕顯示，系統的工作狀態清晰明了。
●能顯示照明符合和信號符合的具體工作電流大小。
●照明短路和信號短路保護的整定電流值可隨負荷大小進行現場整定，操作方便，保護距離長。
●設有啟動電流和啟動時間調整功能，能避免使用現場誤動作情況的發生。
●該裝置與本公司生產的礦用照明信號終端短路保護器配合，可實現負荷線路的遠距離短路保護，保護距離可達2000米。

四、主要技術參數

主變壓器				控制與保護					保護范圍	重量
額定容量	接線方式	額定電壓（V）	額定電流（A）	漏電			照明短路	信號短路
				單相漏電動作整定電阻值	單相漏電閉鎖整定電阻值	單相經1kΩ電阻接地分?jǐn)鄷r(shí)間	相線短路分?jǐn)鄷r(shí)間	相線短路分?jǐn)鄷r(shí)間
10kVA	Y/△	1140/133	5.06/43.4	2kΩ	4 kΩ	≤0.25s	≤0.25 s	≤0.25s	0-2000m	260Kg
	△/△	660/133	8.75/43.4

五、結構概述

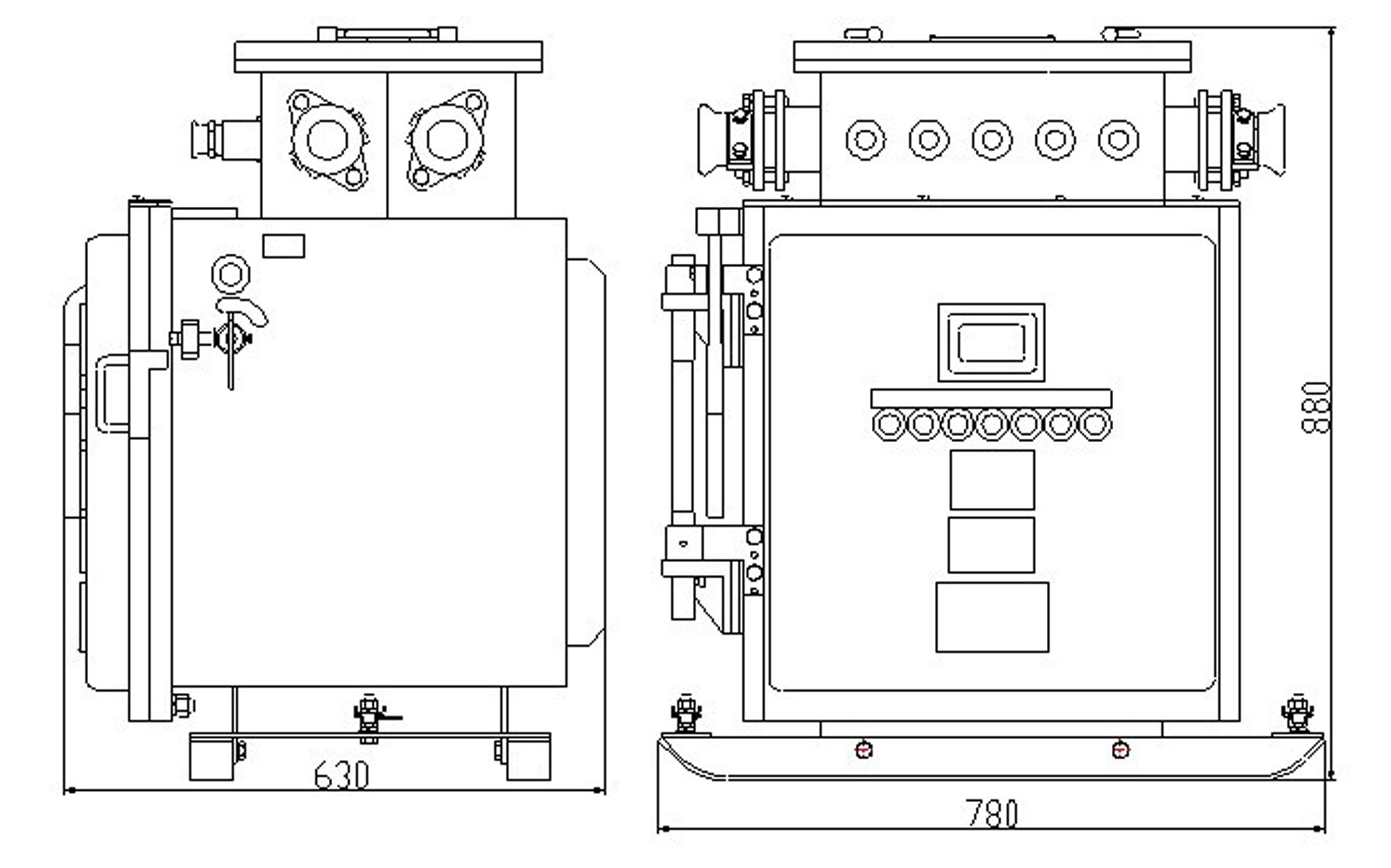

六、外形尺寸

綜合裝置由隔爆外殼、主變壓器和控制部分等組成。隔爆外殼為方形，殼蓋與殼身采用滑動止口結構，開啟方便。外殼上部的接線箱作為引進和引出電纜用，外殼右側裝有操作組合開關的手柄，并有可靠的機械聯鎖裝置，門蓋上裝有控制按鈕和試驗按鈕，門蓋上有一觀察窗，可以從外面觀察到裝置里面液晶漢顯顯示屏的指示狀態。殼體內的控制部分由控制器件板和真空交流接觸器板組成。在控制器件板上裝有微電腦控制器、液晶顯示屏、電流取樣板、電流傳感器、濾波器、電源控制變壓器、試驗電阻、保險等器件。真空交流接觸器板上裝有真空交流接觸器、管式熔斷器，電流互感器，三相電抗器等器件。控制器件板與真空交流接觸器板通過一組航空插件及連線構成聯系。防爆外殼箱體內裝有主變壓器。
